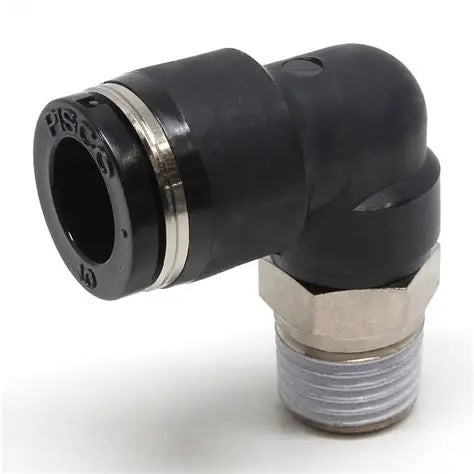

Conector Neumático en Codo PL 10-1/4 NPT Manguera 10mm x Rosca 1/4
Conector Neumático en Codo PL 10-1/4 NPT Manguera 10mm x Rosca 1/4
Couldn't load pickup availability
Codo Macho Neumático NPT PL 10-1/4
Optimiza tus sistemas de automatización con el Codo Macho Neumático de Conexión Rápida NPT, diseñado para ofrecer un acople seguro, libre de fugas y de alta durabilidad. Su tecnología de inserción instantánea a 90 grados lo convierte en la solución ideal para conectar mangueras métricas a equipos, válvulas y cilindros industriales con especificaciones y roscas americanas en espacios reducidos.
- Modelo: PL 10-1/4 NPT (También identificado como VPL 10-02N)
- Diámetro de manguera: 10 mm (Diámetro exterior métrico)
- Medida de rosca: 1/4" de pulgada
- Tipo de rosca: NPT (Cónica / Americana)
- Tipo de sello: Requiere cinta de teflón o sellador de roscas
- Presión de trabajo: Alta resistencia para sistemas neumáticos industriales
- Material: Cuerpo robusto de plástico de ingeniería con base roscada metálica de alta durabilidad
- Instalación: Conexión rápida instantánea y cuerpo orientable de 90° para un ruteo limpio
🔍 ¿Cómo interpretar las medidas mixtas del código PL 10-1/4 NPT? (Ver Guía)
Este modelo cuenta con una nomenclatura explícita muy fácil de leer, indicando la combinación de manguera milimétrica con rosca en pulgadas americana:
Ejemplo: PL 10 - 1/4 NPT
• PL / VPL: Racor en Codo Macho a 90 Grados.
• 10: Diámetro exterior exacto de la manguera en milímetros (10 mm).
• 1/4: Medida nominal directa de la rosca en pulgadas (Equivalente al código de rosca "02").
• NPT: Especificación de rosca americana Cónica.
Advertencia Crítica sobre la Manguera de 10mm:
Es vital que el usuario final no confunda el tubo métrico con el fraccional americano:
| Tipo de Tubo | Medida en Milímetros Exactos | Compatibilidad con este Racor |
|---|---|---|
| Manguera de 10 mm | 10.00 mm | 100% Compatible (Ajuste perfecto) |
| Manguera de 3/8" | 9.52 mm | No compatible (Queda floja, provocará fugas inmediatas) |
Recordatorio Importante de Instalación:
Al ser una rosca NPT (Cónica), esta se va estrechando a medida que se enrosca. Al no poseer oríng de goma, requiere obligatoriamente el uso de cinta de teflón o sellador de roscas para asegurar un sellado hermético metal-metal.
Criterios de Selección para Soporte Técnico
Al momento de evaluar un requerimiento de sustitución o diseño, verifique las siguientes variables en orden de prioridad:
- Diámetro exterior de la manguera: Confirmar que es una línea métrica de 10 mm (imprescindible no usar manguera de 3/8").
- Dimensión del puerto de conexión: Identificar el tamaño de la rosca hembra en la válvula o cilindro receptor (en este caso 1/4" NPT).
- Geometría del sellado: Confirmar si el acople receptor requiere un asentamiento plano con empaque (Rosca G) o un roscado de sellado cónico por interferencia (NPT).
Este conector es ideal para entornos industriales que requieren conexiones neumáticas precisas, rápidas y confiables bajo estándares americanos. Su diseño en codo orientable a 90° optimiza el espacio disminuyendo las paradas por mantenimiento.
¿Tienes dudas con la medida de tu manguera o rosca? Contáctanos vía WhatsApp para brindarte asesoría personalizada.
