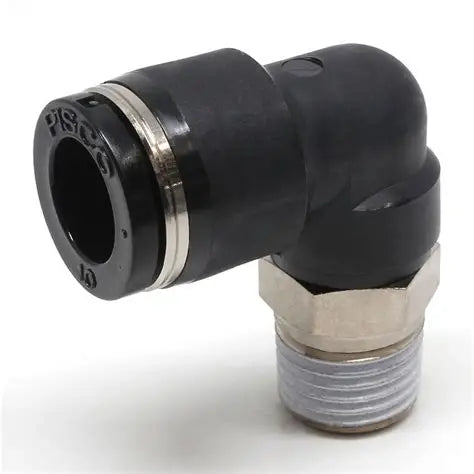

Conector Neumático en Codo PL 10-1/4G Rosca Cilíndrica

Conector Neumático en Codo PL 10-1/4G Rosca Cilíndrica

Codo Macho Neumático Rosca Cilindrica PL 10-1/4G

Optimiza tus sistemas de automatización con el Codo Macho Neumático con Rosca G (BSP Cilíndrica), diseñado para ofrecer un acople seguro, libre de fugas y de alta durabilidad. Su tecnología de inserción instantánea a 90 grados combinada con un empaque integrado lo convierte en la solución ideal para conectar mangueras métricas a bloques de válvulas, colectores y cilindros europeos o internacionales en espacios reducidos.

  • Modelo: PL 10-1/4G (También identificado como VPL 10-G02)
  • Diámetro de manguera: 10 mm (Diámetro exterior métrico)
  • Medida de rosca: 1/4" de pulgada
  • Tipo de rosca: G / BSPP (Cilíndrica / Paralela / Estándar Europeo)
  • Tipo de sello: Sello hermético mediante O-ring (anillo de goma) integrado en la base
  • Presión de trabajo: Alta resistencia para sistemas neumáticos industriales
  • Material: Cuerpo robusto de plástico de ingeniería con base roscada metálica y empaque de nitrilo de alta durabilidad
  • Instalación: Conexión rápida instantánea y cuerpo orientable a 90° que no requiere teflón
🔍 ¿Qué significa la "G" y cuál es la ventaja de este sellado? (Ver Guía)

El modelo PL 10-1/4G utiliza el estándar de roscado paralelo europeo, cuyas características son muy diferentes a las roscas cónicas americanas:

Ejemplo: PL 10 - 1/4 G
• PL: Racor en Codo Macho a 90 Grados.
• 10: Diámetro exterior de la manguera en milímetros (10 mm).
• 1/4: Medida nominal de la rosca en pulgadas.
• G: Indica que es una rosca BSPP (Cilíndrica). La rosca mantiene el mismo diámetro de inicio a fin y sella en plano.

Diferencia Crítica de Instalación (¡No uses teflón!):

A diferencia de las roscas NPT o BSPT, la rosca **G** es cilíndrica y cuenta con un **O-ring de goma integrado** en su base. Al enroscarse por completo, la goma se comprime contra la cara plana del puerto receptor logrando un sellado hermético inmediato. **No requiere cinta de teflón ni selladores líquidos**, lo que evita la contaminación de partículas en el circuito neumático y agiliza el mantenimiento.

Recordatorio sobre la manguera métrica:

Este racor está calibrado estrictamente para mangueras métricas de 10 mm. No intentes colocarle manguera fraccional de 3/8" (9.52 mm), ya que la diferencia provocará fugas continuas de aire comprimido.

Criterios de Selección para Soporte Técnico

Al momento de evaluar un requerimiento de sustitución o diseño, verifique las siguientes variables en orden de prioridad:

  1. Diámetro exterior de la manguera: Confirmar que es una línea métrica de 10 mm.
  2. Dimensión del puerto de conexión: Identificar el tamaño de la rosca hembra en el equipo receptor (en este caso 1/4").
  3. Geometría del sellado: Asegurarse de que el puerto receptor tenga una cara plana para que el O-ring de la rosca G asiente correctamente y selle por compresión.

Este conector es ideal para entornos industriales que requieren conexiones neumáticas limpias, rápidas y orientables bajo estándares europeos. Su formato en codo optimiza los espacios y reduce la tensión mecánica en los manguerajes.

¿Tienes dudas con el tipo de rosca G o NPT? Contáctanos vía WhatsApp para brindarte asesoría personalizada.
