Conector Neumático en Codo VPL 8-02 Manguera 8mm x Rosca 1/4

Conector Neumático en Codo VPL 8-02 Manguera 8mm x Rosca 1/4

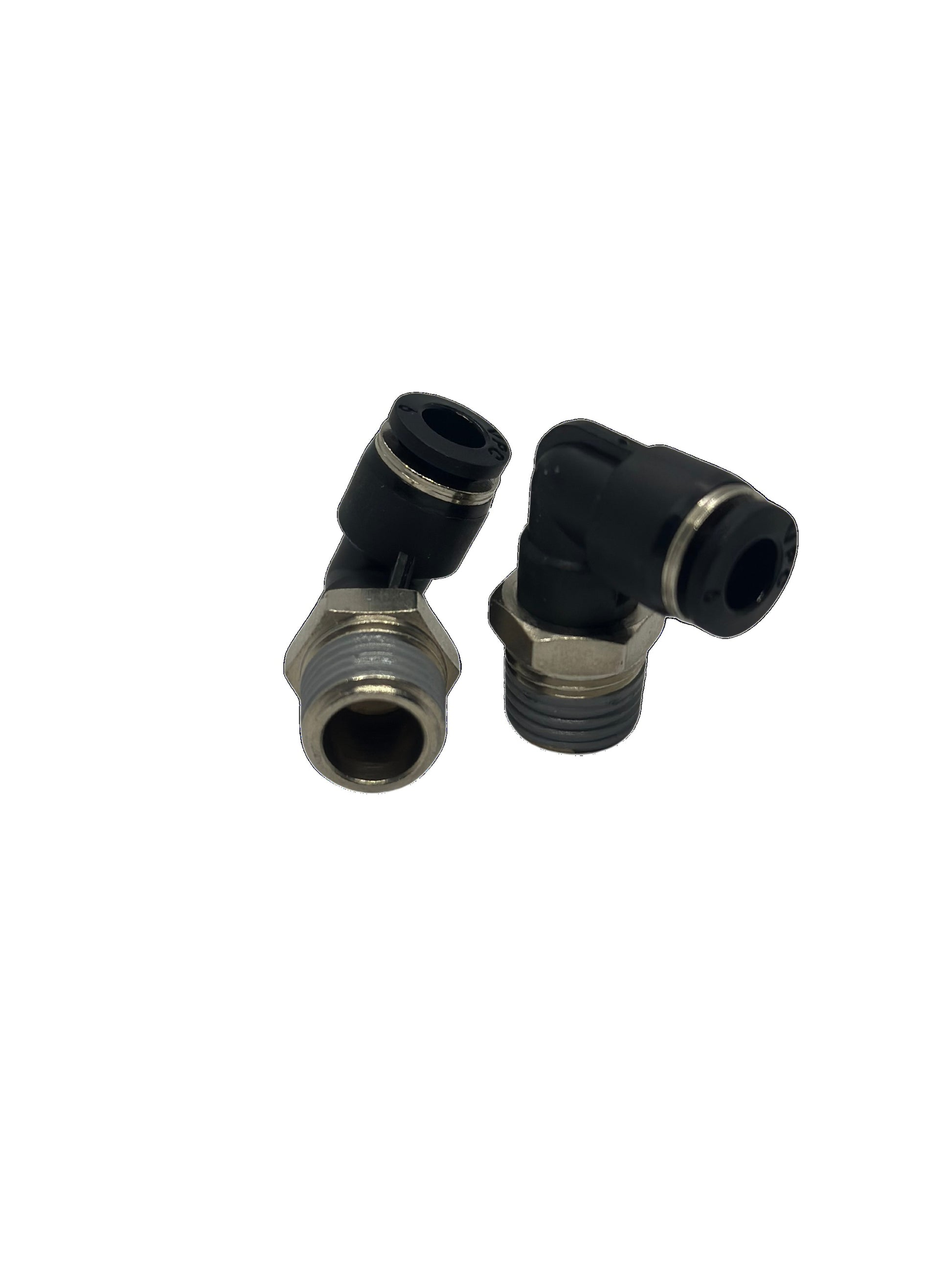

Codo Macho Neumático VPL 8-02 (Tubo 8mm - Rosca 1/4)

Optimiza tus sistemas de automatización con el Codo Macho Neumático de Conexión Rápida a 90 Grados, diseñado para ofrecer un acople seguro, libre de fugas y de alta durabilidad. Su tecnología de inserción instantánea lo convierte en la solución ideal para conectar mangueras métricas a equipos, válvulas y cilindros industriales en espacios reducidos donde se requiere un ruteo angular preciso.

  • Modelo: VPL 8-02 (También identificado como PL 8-02)
  • Diámetro de manguera: 8 mm (Diámetro exterior métrico)
  • Medida de rosca: 1/4" de pulgada
  • Tipo de rosca: BSPT / R (Cónica / Estándar Internacional)
  • Tipo de sello: Rosca con recubrimiento de teflón o sellador integrado de fábrica
  • Presión de trabajo: Alta resistencia para sistemas neumáticos industriales
  • Material: Cuerpo robusto de plástico de ingeniería (PBT) con base roscada metálica de alta durabilidad
  • Instalación: Conexión rápida instantánea y cuerpo orientable para facilitar el montaje angular
🔍 ¿Cómo interpretar las medidas del código VPL 8-02? (Ver Guía)

En este modelo en ángulo de 90°, la nomenclatura nos indica con total precisión la compatibilidad de la manguera y el tamaño de la rosca:

Ejemplo: VPL 8 - 02
• VPL / PL: Racor en Codo Macho a 90 Grados.
• 8: Diámetro exterior exacto de la manguera en milímetros (8 mm).
• 02: Código estándar para la rosca en pulgadas. El "02" representa una rosca de 1/4".

Tabla de Identificación de Roscas (Códigos Comunes):

Si tu cliente busca repuestos por código de rosca, recuérdale esta equivalencia básica:

Código de Rosca Medida Nominal en Pulgadas Tipo de Ajuste Común
01 1/8" de pulgada Rosca Neumática Estándar
02 1/4" de pulgada Rosca Neumática Estándar
03 3/8" de pulgada Rosca Neumática Estándar
04 1/2" de pulgada Rosca Neumática Estándar

Ventaja de Instalación de la Serie VPL:

Al ser un codo orientable, permite enroscar la base metálica por completo y posteriormente girar el cuerpo plástico a la dirección deseada para un ruteo limpio. La rosca cónica con sellador integrado asegura un acople hermético rápido y eficiente.

Criterios de Selección para Soporte Técnico

Al momento de evaluar un requerimiento de sustitución o diseño, verifique las siguientes variables en orden de prioridad:

  1. Diámetro exterior de la manguera: Confirmar que es una línea métrica de 8 mm (no confundir con manguera de 5/16").
  2. Dimensión del puerto de conexión: Identificar el tamaño de la rosca hembra en la válvula o cilindro receptor (en este caso 1/4").
  3. Geometría del sellado: Asegurarse de que el puerto receptor admita el estándar de roscado cónico neumático para un acople ideal sin riesgo de fugas mecánicas.

Este conector es ideal para entornos industriales que requieren conexiones neumáticas precisas, rápidas y confiables. Su diseño en ángulo de 90° optimiza el espacio y disminuye la tensión mecánica en las mangueras.

¿Tienes dudas con la medida de tu manguera o rosca? Contáctanos vía WhatsApp para brindarte asesoría personalizada.
